INW_Dvostepene
Karakteristika:
- široka primena
- veliki broj tipova
- pogon bez podmazivanja
- tihi pogon
- jednostavno održavanje
- veliki raspon snage
- minimum pokretljivih delova
- laka montaža i demontaža
- mala težina
- mnogo opreme
Aplikacije:
- provetravanje učistionama otpadnih voda
- industrijski usisivači: fiksirani i pokretljivi, čišćenje filtera
- podvodna masaža, kada sa mehurićima vazduha u vodi
- vazdušne makaze, za procese sušenja
- pneumatski transportni sistem za brašno, žitarice itd.
- usisavanje prašine, vazdušni noževi
- vazdušni otpad iz sterilnih prostorija
- toplotna kompresija pare za proizvodnju destilovane vode
- usisavanje proizvodnog otpada
- uređaj za usisavanje
- pneumatski transport praška, pudera, granula, veštačkih vlakana, kapsula itd., instalisanje u opasnim oblastima sa rizicima nastanka požara
- manipulacija sa usisnim svodom, listovanje papira i držanje delova korišćenjem vakuma
- provetravanje vode u ribnjacima
- manipulacija sa materijalom, pakovanje termostezanjem
- usisavanje prašine, držanje listova hartije usisavanjem, gasni otpadni sistem
- izvlačenje vlage iz zidova vakumom (sisaljke)
Princip:
Gas se usisava unutar uređaja kroz usisno grlo sa ugrađenim prigušivačem buke (1). U bočnom kanalu (2) mu obrtni točak (3) predaje svoje obrtaje i gas se ujedno centrifugalnom silom pritišće po obodu kompresione komore. Ovako, po spiralnoj putanji se gas postepeno stišće sve to izlaznog grla (4), kojim izlazi napolje. U slučaju višestepenskih duvalica gas prolazi kroz više kompresionih komora smeštenih jedna iza druge i tako doseže veće razlike u pritisku.
| Tip | Usisavana količina (m3/h) |
Pritisak/ vakum (mbar) |
Motor (IP55), 50Hz, (60Hz)* |
Buka (dB) |
Težina (kg) |
Priključak duvalice (unutarnji navoj) |
||
| Snaga | Napon | Struja | ||||||
| (kW) | (V) | (A) |
||||||
| Trofazni | ||||||||
| INW 220 H26 | 88 | 240/210 | 0,7 | 200-240 ∆ / 345-415 Y | 3,8 ∆ / 2,2 Y | 55 | 15 | G 1¼” |
| INW 320 H26 | 110 | 230/200 | 0,85 | 200-240 ∆ / 345-415 Y | 4,2 ∆ / 2,4 Y | 58 | 17 | G 1¼” |
| INW 320 H36 | 110 | 290/280 | 1,3 | 200-240 ∆ / 345-415 Y | 5,7 ∆ / 3,3 Y | 58 | 20 |
G 1¼” |
| INW 420 H36 | 150 | 280/280 | 1,6 | 200-240 ∆ / 345-415 Y | 7,5 ∆ / 4,3 Y | 66 | 24 | G 1½” |
| INW 420 H46 | 150 | 420/330 | 2,2 | 200-240 ∆ / 345-415 Y | 9,7 ∆ /5,6 Y | 66 | 27 | G 1½” |
| INW 520 H46 | 230 | 410/340 | 3,0 | 200-240 ∆ / 345-415 Y | 12,5 ∆ / 7,2 Y | 72 | 39 | G 2” |
| INW 520 H57 | 230 | 440/390 | 4,0 | 345-415 ∆ | 9,5 ∆ / 5,5 Y | 72 | 43 | G 2” |
| INW 720 H16 | 320 | 190/200 | 2,2 | 200-240 ∆ / 345-415 Y | 9,7 ∆ / 5,6 Y | 73 | 42 | G 2” |
| INW 720 H26 | 320 | 260/280 | 3,0 | 200-240 ∆ / 345-415 Y | 12,5 ∆ / 7,2 Y | 73 | 47 | G 2” |
| INW 720 H37 | 320 | 380/360 | 4,3 | 345-415 ∆ | 10,0 ∆ / 5,8 Y | 73 | 53 | G 2” |
| INW 720 H47 | 320 | 500/440 | 5,5 | 345-415 ∆ | 13,3 ∆ / 7,7 Y | 73 | 66 |
G 2” |
| INW 720 H57 | 320 | 570/440 | 7,5 | 345-415 ∆ | 16,7 ∆ / 9,6 Y | 73 | 71 | G 2” |
| INW 820 H17 | 520 | 260/280 | 5,5 | 345-415 ∆ / 600-720 Y | 13,3 ∆/ 7,7 Y | 74 | 83 | G 2½” |
| INW 820 H27 | 520 | 400/400 | 7,5 | 345-415 ∆ / 600-720 Y | 16,7 ∆/ 9,6 Y | 74 | 85 | G 2½” |
| INW 820 H37 | 520 | 600/430 | 11,0 | 345-415 ∆ / 600-720 Y | 28,0 ∆/ 16,2 Y | 74 | 111 | G 2½” |
| INW 820 H47 | 520 | 670/460 | 15,0 | 345-415 ∆ / 600-720 Y | 32,5 ∆/ 18,8 Y | 74 | 120 | G 2½” |
| INW 920 H17 | 1110 | 270/300 | 12,5 | 345-415 ∆ / 600-720 Y | 28,0 ∆/ 16,2 Y | 74 | 187 | G 4” |
| INW 920 H27 | 1110 | 370/410 | 16,5 | 345-415 ∆ / 600-720 Y | 35,0 ∆/ 20,0 Y | 74 | 189 | G 4” |
| INW 920 H37 | 1110 | 500/440 | 20,0 | 345-415 ∆ / 600-720 Y | 40,0 ∆/ 23,0 Y | 74 | 191 |
G 4” |
| INW 920 H47 | 1110 | 590/440 | 25,0 | 345-415 ∆ / 600-720 Y | 52,0 ∆/ 30,0 Y | 74 | 193 |
G 4” |
| Jednofazni | ||||||||
| INW 220 A21 | 88 | 240/210 | 0,7 | 200-240 | 4,5 | 55 | 16 | G 1¼” |
| INW 320 A31 | 120 | 280/240 | 1,1 | 200-240 | 7,3 | 58 | 17 | G 1¼” |
| INW 420 A31 | 150 | 290/280 | 1,5 | 200-240 | 9,0 | 66 | 27 | G 1½” |
* 60 Hz podatke na upit.
Sisaljke za visoki pritisak sa bočnim kanalom INW se koriste kao sisaljka ili duvaljka u toku neprekidnog pogona sa snagom navedenom na radnom grafikonu. Na raspolaganju su motori standardnog tipa za ulazni napon: 50 Hz i 60 Hz. Duvaljke/sisaljke imaju po medjunarodnoj klasifikaciji sledeći stepen zaštite: IP 54 (zaštita od prašine i prskanja vodom).
Motori ispinjavaju normu DIN EN 60 034/IEC 34-1 i toplotnu klasu F. Trofazni aparati imaju dozvoljenu toleranciju +/- 10% kod konstantnog napona i +/- 5% kod promenjlivog napona, jednofazni imaju +/- 5% dozvoljenu toleranciju. Ako će se koristiti za stalni pogon samo 90% maksimalno dozvoljenog visokog pritiska, u tom slučaju se dozvoljeni raspon napona povećava na vrednost +/- 10%. Dozvoljena tolerancija frekvencije je maksimalno +/- 2%.
 |

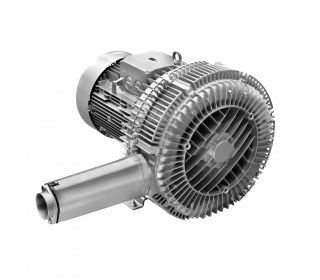

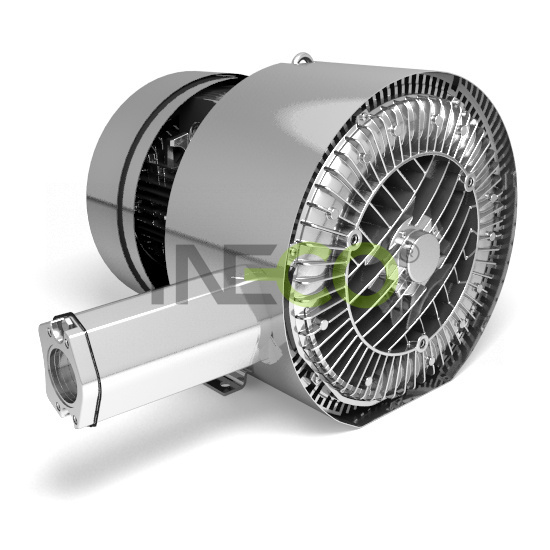

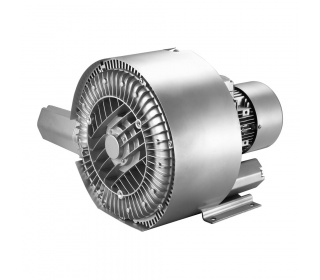

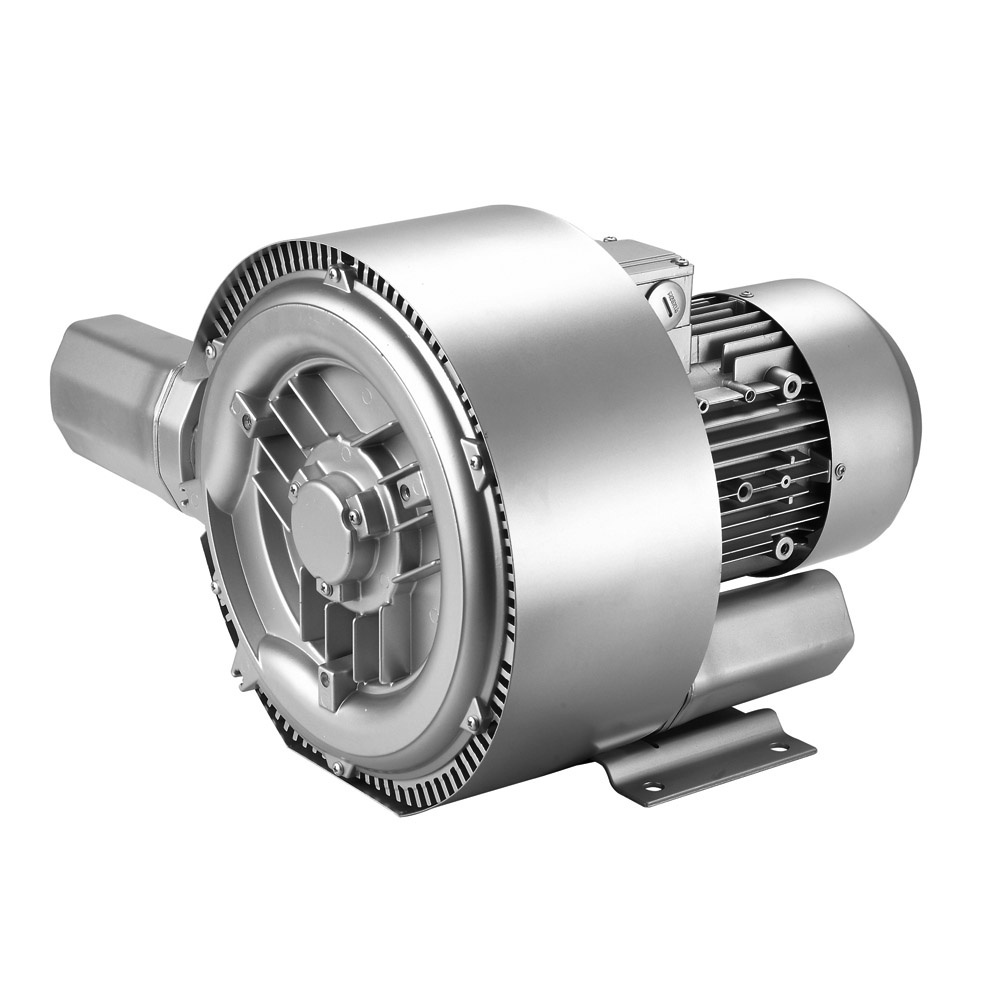

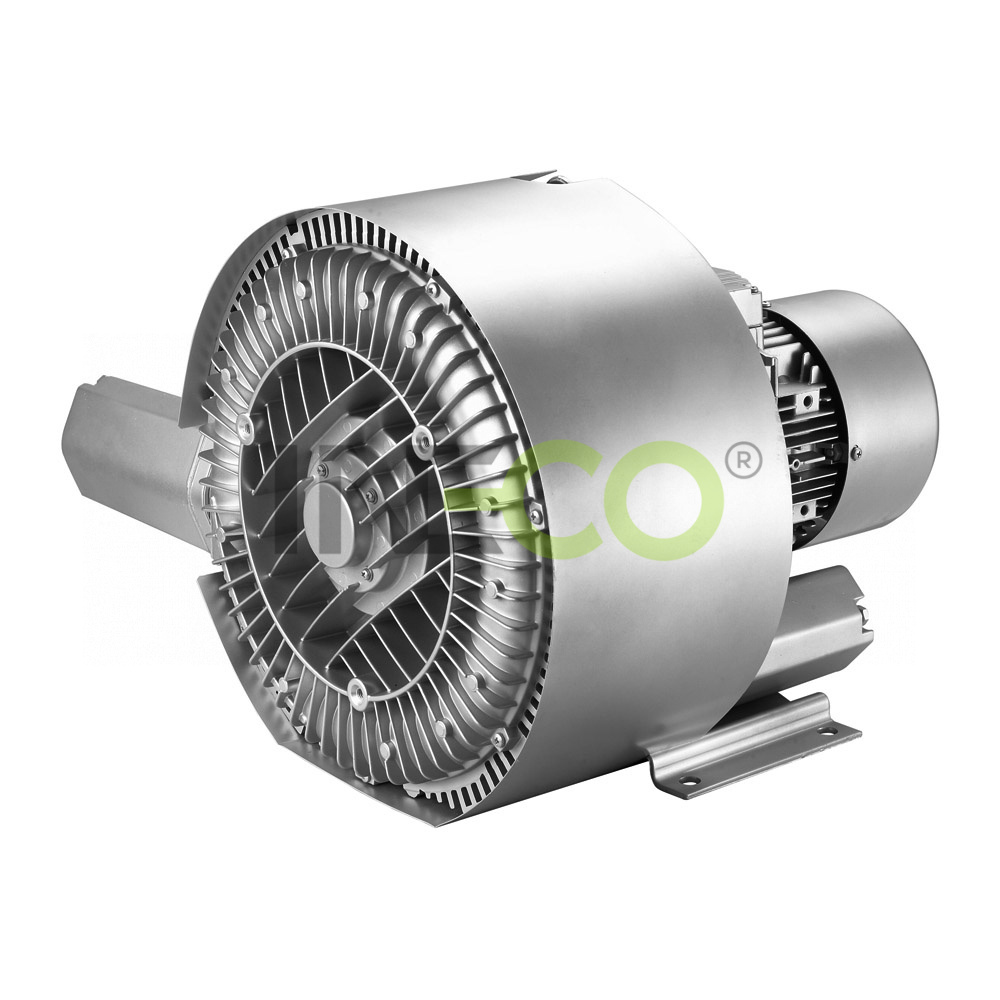

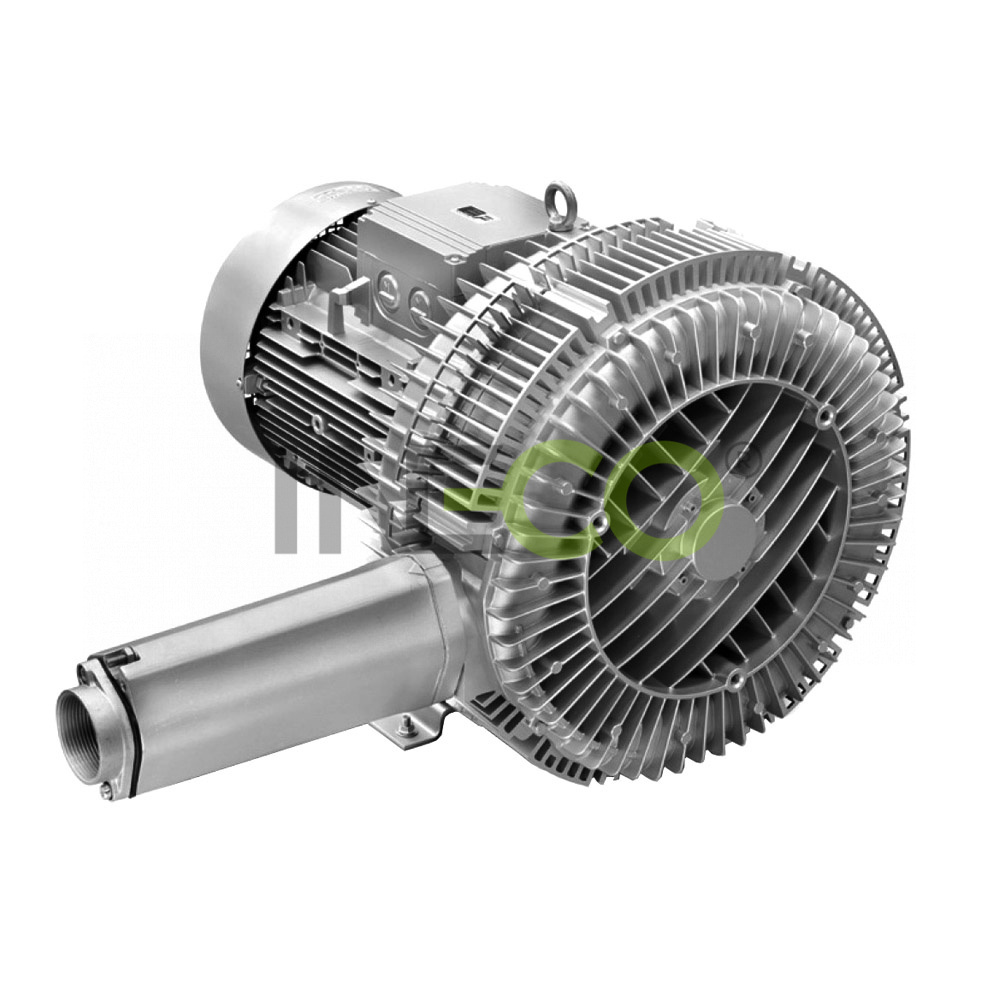

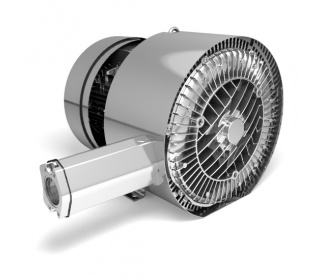

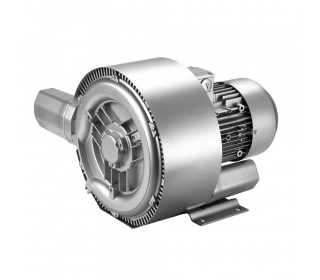

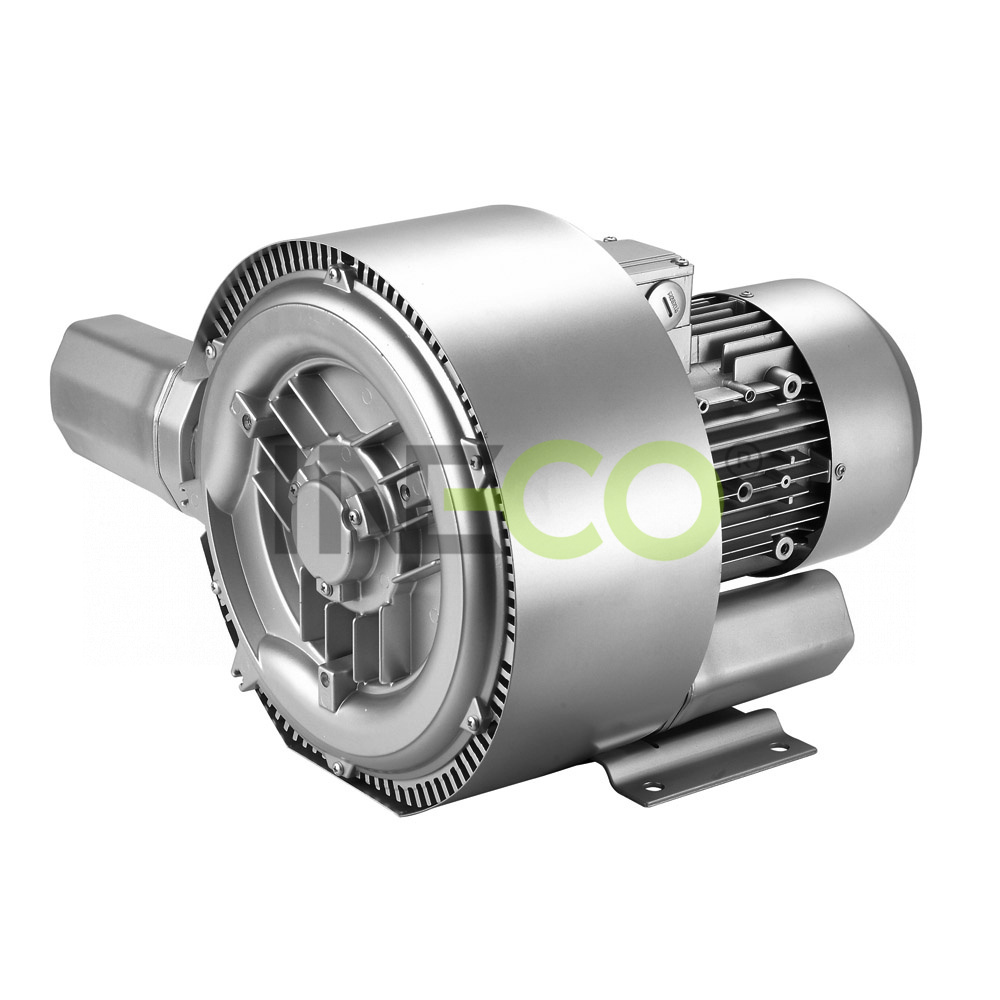

| Dvostepene duvalice/pumpe sa bočnim kanalom INW |  |
|
Dvostepene duvalice/pumpe sa bočnim kanalom INW |
 |
|
|
Duvaljke/sisaljke INW ispunjavaju uslove iz Direktive 2002/95/ES Evropskog parlamenta i Saveta od 27. januara 2003. god. o ograničenju korišćenja odredjenih opasnih materija u električnim i elektronskim aparatima. |  |
Duvaljke/sisaljke INW sa bočnim kanalom odgovaraju zahtevima iz Direktive Evropske zajednice za mašinska postrojenja (CE). |
