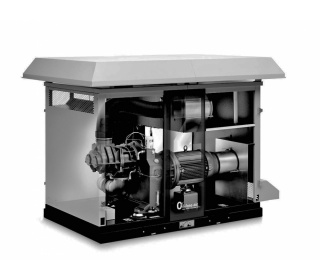

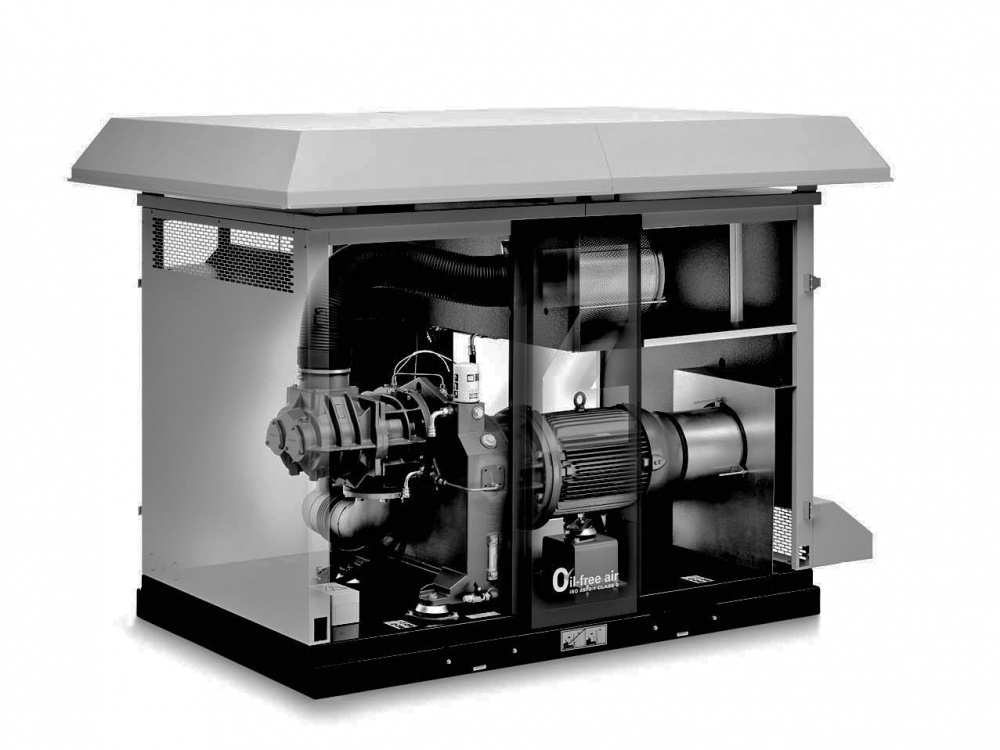

Dúchadlá Atlas Copco

Ako ste zainteresovani za izradu ponude cena, popunite, molim, naš formular za zahtev.

TURBODÚCHADLÁ



Vysoko výkonné turbodúchadlá s najnovšími inovačnými technológiami, v ktorých sú použité vzduchové ložíská, vysokorýchlostné a vysokoúčinné motory s permanentným magnetom, využívajú technológiu vysokorýchlostného riadiaceho invertora, automatickej logiky riadenia. Systém turbodúchadla je navrhnutý s najvyššou precíznosťou obrábania obežného kolesa. Motory turbodúcadiel sú optimalizované pre vysokorýchlostné otáčanie: čo predstavuje minimalizovanie strát prúdu a maximálnu účinnosť (98%) turbodúchadla.



Turbodúchadlá získali certifikát s označením CE, ktoré vyhovujú právnym predpisom Európskej únie. Boli mu udelené certifikáty ISO 9001, ktorý označuje kvalitu produktu, ako aj certifikát ISO 14001, ktorého predmetom je podpora ochrany životného prostredia a prevencia znečisťovania. Všetky zariadenia sú označené štítkom „High efficiency appliance,“ čím sa certifikujú ako vysoko efektívne.





Energeticky úsporné

Nízke náklady na údržbu



– šetria až 45% energie v porovnaní s inými dúchadlami
– získali certifikát vysoko účinného spotrebiča energie




– disponujú bezolejovými vzduchovými ložiskami
– vyžaduje sa len pravidelná výmena sacieho filtra

Bez vibrácií

Kompaktné rozmery



– magnetický levitujúcihriadeľ umožňuje prevádzku bez vibrácií
– 75-80 dB tiché zariadenie, v ktorom nie je potrebné použitie iného zvukotesného komponentu

– nie je potrebné dodatoćné odhlučnenie





– veľkosť turbodúchadla je iba jedna tretina v porovnaní s inými rotačnými objemovými dúchadlami (PD)





Vysokorýchlostný motor s permanentným magnetom

Motory PMSM sú optimalizované pre vysokorýchlostné otáčanie, minimalizujú straty prúdu a ich maximálna účinnosť je 98%.





Chladiaci systém

Samostatne chladiaci systém, ktorý chladí motor pomocou nasávaného vonkajšieho okolitého vzduchu otáčaním chladiaceho ventilátora.Chladiaci systém nevyžaduje separátny zdroj energie, narozdiel od vodou chladeného typu, ktorý vyžaduje zložitý systém cirkulácie chladiacej vody (vrátane čerpadla).Nevyžaduje sa žiadna údržba, vrátane doplňovania chladiacej kvapaliny, správy čerpadla, atď.





Vzduchové fóliové ložisko

Bezkontaktné vzduchové ložisko podporuje zaťaženie rotujúceho telesa využitím stlačenia pomocou klinového efektu okolo hriadeľa rotujúceho vysokou rýchlosťou. Vzduchové ložiská sú 100% bez mazív, bezkontaktné a ekologické. Vďaka patentovanému nemazaciemu systému nie je potrebná žiadna údržba. Špeciálny povlak znižuje opotrebenie trením medzi rotorom a ložiskom a poskytuje stabilnú a dlhú životnosť.





Frekvenčný menič (inverter) s najmodernejšou technológiou

  • úspora elektrickej energie a 0,3% spotreba energie pri vybíjaní
  • v porovnaní s inými striedačmi je potrebný menší rozbehový prúd motora
  • menšie vytváranie hluku
  • presná prevádzka a plynulý štart
  • vysoká účinnosť a spoľahlivosť riadenia
  • okamžitá rýchlosť reakcie aj pri náhlych výkyvoch zaťaženia
  • funkcia KEB (Kinetic Energy Back-up), ktorá dokáže v prípade výpadku energie rýchlo a bezpečne spomaliť a zastaviť
  • echnológia bez snímača zabraňuje poruchám pri vysokých teplotách
  • menej ako 1% štartovacieho prúdu - nie je potrebný samostatný ovládací panel pri spustení



Užívateľsky prívetivý ovládací systém

Monitorovanie prietoku, tlaku, teploty, rýchlosti a celkovej prevádzky je možné v reálnom čase pomocou LCD displeja



  • dotykový displej umožňuje jednoduché a presné ovládanie
  • podpora viacerých jazykov
  • optimalizovaná logika riadenia pre vysokorýchlostné dúchadlo umožňuje riadiť prevádzku podľa potrieb používateľa v rôznych režimoch, ako je konštantný tlak, konštantný prietok a konštantná rýchlosť
  • realizácia diaľkového ovládania cez sériový port RS485
  • znižuje možnosť prepätia, ktoré môže nastať počas prevádzky dúchadla, pomocou logiky riadenia prevencie prepätia








Aplikácie

Turbodúchadlá majú široké možnosti využitia v priemysle. Je možné ich použiť ako zdroj pre kvalitné pieskovanie veľkých plôch, na pokovovanie, na spaľovanie, na protiprúdové čistenie filtrov. Sú dôležitou súčasťou veľkých zariadení na úpravu vody, kde je potrebný prívod stlačeného vzduchu. V priemysle sa využívajú na segmentáciu materiálov, v akvaristike a v iných odvetviach.




.

Pieskovanie











.



Protiprúdne čistenie filtrov






.



Spaľovne









.



Kompostovanie, fermentácia









.



Prívod kyslíka







.



Odvlhčovanie, suśenie







.



Čističky odpadových vôd (ČOV)










.



Segmentácia materiálov







.



Pokovanie









Typ

Prietok

(m3/min)

Tlak

(bar)

Rozmerová špecifikácia (mm) Príkon (HP) Príkon

Pripojenie

(A KS 10K)

L W H
(mm) (mm) (mm)

 Turbodúchadlá

TB 10 3~8 0.3~0.8 1200 700 1120 10 150
TB 15 5~13 0.3~0.8 1200 700 1120 15 150
TB 20
6~15 0.3~0.8 1200 700 1120 20 150
TB 30 7~25 0.3~0.8 1200 700 1120 30 150
TB 50

10~42

0.3~0.8 1200 700 1120 50 150
TB 75 18~62 0.3~1.0 1400 850 1425

75

200
TB 100 23~105 0.3~1.0 1400 850 1425 100 200
TB 125 25~115 0.3~0.8 1400 850 1425 125 200
TB 150 28~130 0.3~1.0
2050 1033 1697 150 300
TB 200 36~210 0.3~1.0 2050 1033 1697 200 300
TB 250 40~235 0.3~1.0 2050 1033 1697 250 300
TB 300 80~260 0.3~1.0 2260 1263 2187 300 400
TB 400 80~275 0.3~1.0 2260 1760 2187 400 400
TB 500 90~330 0.6~1.0
2260 1760 2187 500 500
TB 600 100~420 0.6~1.0
3600 2150 2187 600 500
TB 800 100~520 0.6~1.0 3500 2150 2187 800 600
TC 100 10~30 1.2~2.0 1690 1033 1425 100 150
TC 150 12~51 1.2~2.0 2050 1033 1697 150 200
TC 200 12~51 1.2~2.0 2050 1033 1697 200 250
TC 300 20~85 1.2~2.0 2260 1263 2187 300 250
